Thanh TC40 MasterTruss – Cầu phong thép nhẹ cho hệ mái ngói

Thanh TC40 MasterTruss là dòng thanh C thép nhẹ có chiều cao tiết diện 40mm, chuyên dùng làm cầu phong trong hệ mái bê tông xéo và các cấu tạo mái được thiết kế phù hợp. Sản phẩm được sản xuất từ thép cường độ cao G550, gồm hai quy cách TC40.75 và TC40.100, với hai lựa chọn lớp mạ hợp kim nhôm kẽm AZ100 và AZ150.

Nhờ trọng lượng nhẹ, kích thước đồng bộ và khả năng lắp dựng bằng liên kết vít, TC40 là giải pháp phù hợp cho nhà phố, biệt thự, nhà vườn, mái Nhật, mái Thái và nhiều công trình mái ngói hiện đại.

Thanh TC40 là gì?

Thanh TC40 là thanh thép định hình có tiết diện chữ C và chiều cao danh nghĩa 40mm. Trong hệ mái ngói, sản phẩm thường được sử dụng làm thanh cầu phong, tạo lớp đỡ trung gian giữa bề mặt mái bê tông xéo và hệ li tô lợp ngói.

Tên gọi TC40 được hiểu như sau:

• TC: Thanh thép định hình tiết diện chữ C

• 40: Chiều cao danh nghĩa của tiết diện là 40mm

• .75 hoặc .100: Thể hiện độ dày danh nghĩa của sản phẩm

Thanh cầu phong TC40 được liên kết với mái bê tông theo phương dốc mái. Phía trên TC40 là hệ li tô TS được bố trí theo phương ngang để trực tiếp nâng đỡ và liên kết ngói lợp.

Cấu tạo này giúp tạo khoảng cách kỹ thuật giữa ngói và bề mặt bê tông, đồng thời thuận tiện cho việc căn chỉnh mặt phẳng và bước li tô.

Thông số kỹ thuật thanh TC40 MasterTruss

Dòng TC40 MasterTruss hiện có hai quy cách độ dày:

Thông số	TC40.75	TC40.100
Chiều cao tiết diện	40mm	40mm
Độ dày danh nghĩa	0,75mm	1,00mm
Chiều dài tiêu chuẩn	6.000mm	6.000mm
Cấp cường độ thép	G550	G550
Lớp mạ	AZ100 hoặc AZ150	AZ100 hoặc AZ150
Công năng chính	Cầu phong mái ngói	Cầu phong mái ngói

Mỗi quy cách đều có hai phiên bản lớp mạ:

• TC40.75 AZ100 G550

• TC40.75 AZ150 G550

• TC40.100 AZ100 G550

• TC40.100 AZ150 G550

Việc lựa chọn TC40.75 hay TC40.100 cần căn cứ vào tải trọng mái, khoảng cách bố trí cầu phong, hình dạng mái và hồ sơ thiết kế của từng công trình.

Hai quy cách TC40.75 và TC40.100

Thanh TC40.75 MasterTruss

TC40.75 có chiều cao tiết diện 40mm và độ dày danh nghĩa 0,75mm. Đây là quy cách được sử dụng phổ biến trong các hệ cầu phong mái bê tông xéo có tải trọng và khoảng cách bố trí phù hợp.

Sản phẩm có trọng lượng nhẹ, dễ vận chuyển và thuận tiện khi lắp đặt trên bề mặt mái. Khi kết hợp với thanh li tô TS35, TC40.75 tạo thành hệ cầu phong – li tô đồng bộ cho nhiều công trình dân dụng.

Thanh TC40.100 MasterTruss

TC40.100 có cùng chiều cao tiết diện 40mm nhưng độ dày danh nghĩa được tăng lên 1,00mm. Quy cách này phù hợp với công trình cần sử dụng cầu phong có độ dày cao hơn theo yêu cầu thiết kế.

TC40.100 có thể được lựa chọn cho những hệ mái có tải trọng, khoảng cách bố trí hoặc điều kiện làm việc cao hơn. Tuy nhiên, việc nâng độ dày không thay thế cho quá trình tính toán kết cấu và thiết kế liên kết.

Thanh TC40 AZ100 và AZ150 khác nhau như thế nào?

Cả TC40.75 và TC40.100 đều có hai lựa chọn lớp mạ là AZ100 và AZ150.

Dòng White – AZ100

Thanh TC40 AZ100 có bề mặt trắng kim loại, thuộc dòng White của MasterTruss. Đây là lựa chọn tiêu chuẩn cho nhiều công trình nhà ở và hệ mái ngói thông dụng.

Các mã sản phẩm gồm:

• TC40.75 AZ100 G550

• TC40.100 AZ100 G550

Dòng Gold – AZ150

Thanh TC40 AZ150 thuộc dòng Gold, có bề mặt nâu đồng kim loại đặc trưng. Khối lượng lớp mạ cao hơn AZ100 giúp nâng cao mức độ bảo vệ bề mặt thép.

Các mã sản phẩm gồm:

• TC40.75 AZ150 G550

• TC40.100 AZ150 G550

Việc lựa chọn AZ100 hay AZ150 cần căn cứ vào yêu cầu vật liệu, điều kiện môi trường, thời gian sử dụng dự kiến và ngân sách của công trình.

Ứng dụng của thanh TC40 MasterTruss

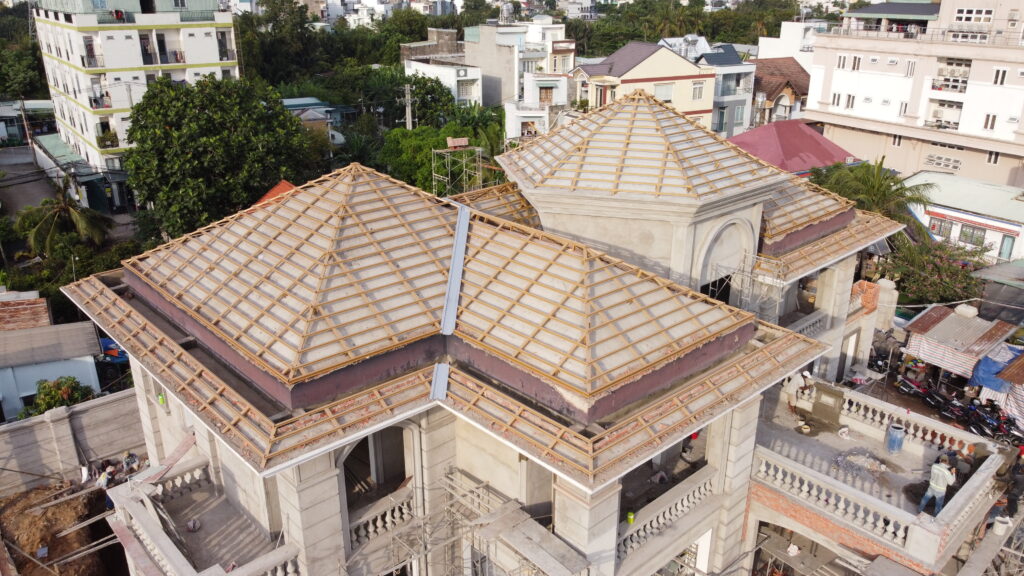

Làm cầu phong cho mái bê tông xéo

Đây là ứng dụng điển hình của thanh TC40. Thanh được liên kết trên bề mặt mái bê tông theo chiều dốc, tạo hệ cầu phong làm lớp đỡ cho li tô và ngói lợp phía trên.

Giải pháp này phù hợp với:

• Nhà phố mái ngói

• Biệt thự mái Nhật

• Biệt thự mái Thái

• Nhà vườn

• Nhà cấp 4 mái ngói

• Công trình nghỉ dưỡng

• Công trình có mái bê tông đổ xéo

Kết hợp trong hệ cầu phong – li tô

Trong hệ mái bê tông xéo, TC40 thường được kết hợp với thanh li tô TS35.50 hoặc TS35.75.

Cấu tạo cơ bản từ dưới lên gồm:

1. Mái bê tông đổ xéo

2. Thanh cầu phong TC40

3. Thanh li tô TS35

4. Ngói lợp và phụ kiện ngói

Khoảng cách li tô phải được bố trí theo kích thước và hướng dẫn của từng loại ngói. Khoảng cách cầu phong cần được xác định theo tải trọng, độ dày thanh và phương án kết cấu.

Ứng dụng trong cải tạo mái

Thanh TC40 cũng có thể sử dụng trong một số công trình cải tạo mái bê tông xéo. Trước khi thi công, đơn vị kỹ thuật cần kiểm tra hiện trạng mái, độ chắc chắn của bê tông, khả năng liên kết và tải trọng bổ sung.

Không nên lắp đặt trực tiếp khi bề mặt bê tông đã xuống cấp hoặc chưa xác định được khả năng chịu lực của kết cấu hiện hữu.

Ưu điểm của thanh TC40 MasterTruss

1. Sản xuất từ thép cường độ cao G550

Thanh TC40 được sản xuất từ thép G550, phù hợp với các cấu kiện thép nhẹ khi được thiết kế và bố trí đúng kỹ thuật.

Vật liệu cường độ cao cho phép tạo ra thanh có trọng lượng nhẹ nhưng vẫn đáp ứng yêu cầu làm việc của hệ cầu phong trong phạm vi thiết kế.

2. Trọng lượng nhẹ, giảm tải cho mái

So với nhiều loại cầu phong thép truyền thống, thanh TC40 có trọng lượng nhẹ hơn, giúp giảm tải trọng bổ sung lên mái bê tông và kết cấu công trình.

Trọng lượng nhẹ còn hỗ trợ quá trình vận chuyển, đưa vật tư lên mái và lắp đặt tại công trường.

3. Hai lựa chọn độ dày

TC40 MasterTruss có hai độ dày 0,75mm và 1,00mm. Điều này giúp đơn vị thiết kế lựa chọn sản phẩm phù hợp hơn với yêu cầu của từng hệ mái.

4. Hai lựa chọn lớp mạ

Cả TC40.75 và TC40.100 đều có phiên bản AZ100 và AZ150. Khách hàng có thể lựa chọn vật liệu theo yêu cầu kỹ thuật và phân hạng công trình.

5. Quy cách đồng bộ

Thanh TC40 có chiều dài tiêu chuẩn 6.000mm, thuận tiện cho việc bóc tách, vận chuyển, cắt thanh và lắp dựng.

Sản phẩm được cán định hình trên dây chuyền giúp duy trì sự đồng đều về tiết diện và hình dáng giữa các thanh.

6. Thi công bằng liên kết vít

Hệ TC40 sử dụng liên kết vít và phụ kiện phù hợp, giúp hạn chế công tác hàn trực tiếp tại công trình. Phương pháp này góp phần:

• Hạn chế tác động nhiệt lên lớp mạ

• Rút ngắn thời gian thi công

• Dễ kiểm tra vị trí liên kết

• Giữ công trường sạch và gọn hơn

• Thuận tiện khi thi công trên mái

7. Dễ kiểm tra sản phẩm chính hãng

Thông tin thương hiệu và quy cách được in trực tiếp trên thân thanh. Khách hàng có thể kiểm tra:

• Thương hiệu MasterTruss

• Mã TC40.75 hoặc TC40.100

• Lớp mạ AZ100 hoặc AZ150

• Mác thép G550

Dòng in tham khảo:

• MASTERTRUSS TC40.75 AZ100 G550

• MASTERTRUSS TC40.100 AZ100 G550

• MASTERTRUSS TC40.75 AZ150 G550

• MASTERTRUSS TC40.100 AZ150 G550

Vì sao TC40 phù hợp với mái bê tông xéo?

Đối với mái bê tông xéo, hệ cầu phong cần tạo được lớp đỡ ổn định cho li tô và ngói, đồng thời hỗ trợ điều chỉnh mặt phẳng mái.

Thanh TC40 có tiết diện cao 40mm, giúp tạo khoảng không giữa bề mặt bê tông và hệ li tô. Khoảng không này thuận lợi cho việc căn chỉnh cao độ, tổ chức cấu tạo mái và hạn chế việc đặt ngói trực tiếp lên bê tông.

Hệ TC40 kết hợp li tô TS còn giúp quá trình thay đổi hoặc điều chỉnh bước li tô thuận tiện hơn so với giải pháp gắn ngói trực tiếp lên bề mặt mái.

So sánh TC40.75 và TC40.100

Tiêu chí	TC40.75	TC40.100
Chiều cao tiết diện	40mm	40mm
Độ dày danh nghĩa	0,75mm	1,00mm
Chiều dài tiêu chuẩn	6.000mm	6.000mm
Mác thép	G550	G550
Lớp mạ	AZ100/AZ150	AZ100/AZ150
Trọng lượng	Nhẹ hơn	Cao hơn
Lựa chọn theo	Thiết kế kết cấu	Thiết kế kết cấu

TC40.100 có độ dày lớn hơn TC40.75 nhưng không có nghĩa là mọi công trình đều cần sử dụng TC40.100. Lựa chọn hợp lý phải dựa trên tải trọng và cấu tạo thực tế để tránh thiếu an toàn hoặc lãng phí vật tư.

Cách lựa chọn thanh TC40 phù hợp

Xác định loại ngói

Mỗi loại ngói có khối lượng và bước li tô khác nhau. Ngói đất nung, ngói bê tông, ngói phẳng và ngói sóng sẽ tạo ra yêu cầu tải trọng khác nhau cho hệ mái.

Xác định khoảng cách cầu phong

Khoảng cách giữa các thanh TC40 ảnh hưởng trực tiếp đến khả năng làm việc của li tô và toàn bộ hệ mái. Khoảng cách này phải được xác định theo thiết kế, không nên áp dụng một con số cố định cho mọi công trình.

Kiểm tra kết cấu mái bê tông

Trước khi lắp đặt, cần kiểm tra chất lượng bề mặt bê tông, độ dốc, khả năng chịu lực và vị trí liên kết. Những khu vực bê tông rỗng, nứt hoặc xuống cấp cần được xử lý trước.

Lựa chọn lớp mạ

AZ100 phù hợp với nhiều hệ mái nhà ở thông dụng. AZ150 là lựa chọn cao hơn về khối lượng lớp mạ, phù hợp với công trình có yêu cầu vật liệu và mức độ bảo vệ bề mặt cao hơn.

Thiết kế liên kết phù hợp

Loại vít, tắc kê, khoảng cách liên kết và số lượng điểm bắt phải phù hợp với tải trọng mái và chất lượng nền bê tông.

Quy trình thi công hệ cầu phong TC40

Bước 1: Kiểm tra bề mặt mái

Kiểm tra độ dốc, cao độ, độ phẳng và chất lượng bê tông trước khi triển khai hệ cầu phong.

Bước 2: Xác định vị trí thanh TC40

Định vị phương và khoảng cách giữa các thanh cầu phong theo bản vẽ kỹ thuật.

Bước 3: Lắp đặt TC40

Liên kết thanh TC40 với mái bê tông bằng hệ liên kết phù hợp. Trong quá trình lắp đặt cần kiểm tra độ thẳng, cao độ và sự ổn định của từng thanh.

Bước 4: Lắp thanh li tô TS

Thanh TS35.50 hoặc TS35.75 được liên kết vuông góc với TC40. Bước li tô phải phù hợp với loại ngói sử dụng.

Bước 5: Kiểm tra hệ khung

Kiểm tra toàn bộ vít, điểm liên kết, cao độ và mặt phẳng trước khi lợp ngói.

Bước 6: Lợp ngói và phụ kiện

Ngói được lợp theo đúng hướng dẫn của nhà sản xuất. Các vị trí rìa, nóc, hông mái và thung mái cần được xử lý đồng bộ.

Lưu ý khi sử dụng thanh TC40

Để hệ mái đạt hiệu quả sử dụng tốt, cần chú ý:

• Không tự ý thay đổi TC40.75 sang TC40.100 hoặc ngược lại khi chưa kiểm tra thiết kế.

• Không áp dụng một khoảng cách cầu phong cho tất cả công trình.

• Sử dụng vít và phụ kiện đúng chủng loại.

• Bố trí đủ số lượng điểm liên kết.

• Không hàn trực tiếp lên thanh nếu hệ thống được thiết kế liên kết bằng vít.

• Không làm biến dạng tiết diện hoặc cắt bỏ gân tăng cứng.

• Kiểm tra lớp mạ và mã sản phẩm trước khi nghiệm thu.

• Bảo quản thanh ở nơi khô ráo, tránh nước đọng.

• Xử lý phù hợp tại vị trí cắt, khoan hoặc trầy xước.

• Thi công theo bản vẽ kỹ thuật và hướng dẫn của đơn vị chuyên môn.

Báo giá thanh TC40 MasterTruss

Giá thanh TC40 phụ thuộc vào:

• Quy cách TC40.75 hoặc TC40.100

• Lựa chọn AZ100 hoặc AZ150

• Chiều dài và số lượng đặt hàng

• Khối lượng của công trình

• Địa điểm giao nhận

• Yêu cầu gia công

• Giá nguyên liệu tại thời điểm đặt hàng

Để nhận báo giá chính xác, khách hàng nên cung cấp mã sản phẩm, lớp mạ, số lượng và địa chỉ giao hàng. Nếu chưa có khối lượng cụ thể, đội ngũ kỹ thuật MasterTruss có thể hỗ trợ tư vấn và bóc tách vật tư theo bản vẽ mái.

Vì sao nên lựa chọn thanh TC40 MasterTruss?

Thanh TC40 MasterTruss được phát triển thành một hệ sản phẩm đồng bộ dành cho mái bê tông xéo, với những đặc điểm nổi bật:

• Tiết diện C cao 40mm

• Hai độ dày 0,75mm và 1,00mm

• Hai lựa chọn lớp mạ AZ100 và AZ150

• Sản xuất từ thép cường độ cao G550

• Chiều dài tiêu chuẩn 6.000mm

• Thi công bằng liên kết vít

• Trọng lượng nhẹ, dễ vận chuyển

• Kết hợp đồng bộ với li tô TS35

• Có thông tin nhận diện trên thân thanh

• Hỗ trợ tư vấn kỹ thuật và bóc tách vật tư

Kết luận

Thanh TC40 MasterTruss là giải pháp cầu phong thép nhẹ dành cho hệ mái bê tông xéo và các cấu tạo mái được thiết kế phù hợp. Hai quy cách TC40.75 và TC40.100, kết hợp với hai lựa chọn lớp mạ AZ100 và AZ150, giúp chủ đầu tư và nhà thầu lựa chọn sản phẩm theo yêu cầu kỹ thuật của từng công trình.

Để bảo đảm độ ổn định và hiệu quả sử dụng, thanh TC40 cần được bố trí đúng khoảng cách, sử dụng đúng phụ kiện và liên kết theo hồ sơ thiết kế. Không nên lựa chọn độ dày hoặc khoảng cách cầu phong chỉ dựa trên kinh nghiệm chung.

MASTERTRUSS – CHUẨN KẾT CẤU, BỀN VỮNG MỌI CÔNG TRÌNH

Hotline: 0975 267 865
Website: mastertruss.vn

Dòng TC40 gồm hai quy cách là TC40.75 dày 0,75mm và TC40.100 dày 1,00mm. Cả hai đều có chiều cao tiết diện 40mm.

Chiều dài tiêu chuẩn của thanh TC40 MasterTruss là 6.000mm có thể cắt theo quy cách yêu cầu.

TC40 chủ yếu được sử dụng làm cầu phong cho mái bê tông xéo, tạo lớp đỡ cho hệ li tô TS và ngói lợp phía trên.

TC40 có thể kết hợp với li tô TS35.50 hoặc TS35.75. Quy cách li tô và khoảng cách bố trí phải phù hợp với loại ngói và thiết kế mái.

Hai phiên bản có cùng hình dạng tiết diện và cấp cường độ G550 nhưng khác khối lượng lớp mạ. AZ150 có lượng lớp mạ cao hơn AZ100.

TC40.100 có độ dày lớn hơn TC40.75. Tuy nhiên, khả năng làm việc thực tế còn phụ thuộc vào khoảng vượt, khoảng cách bố trí, liên kết và tải trọng mái. Cần lựa chọn theo thiết kế kỹ thuật.

Có thể, nếu kết cấu hiện hữu đã được khảo sát và xác định đủ khả năng chịu lực. Phương án liên kết phải phù hợp với tình trạng thực tế của mái.

Kiểm tra dòng chữ in trực tiếp trên thân thanh, bao gồm thương hiệu MasterTruss, mã TC40.75 hoặc TC40.100, lớp mạ AZ100/AZ150 và mác thép G550.
